41400р.в наличии
«Дача-Эконом» · сезонный солнечный нагрев
Безнапорный солнечный водонагреватель для дачи, летнего душа и бани. Вода нагревается в вакуумных трубках и накапливается в теплоизолированном баке.
- Объём бака
- 150 л
- Вакуумные трубки
- 15 шт.
- Размер трубки
- Ø58 × 1 800 мм
- Контроллер в комплекте
- TK-8A
Контроллер показывает температуру и уровень воды, управляет заполнением бака через электромагнитный клапан.
Важно учесть: система безнапорная — горячая вода поступает самотёком. До первых заморозков необходимо полностью слить воду из системы. Для работы контроллера требуется подключение к электросети.
Характеристики
- Артикул/Модель:
- JNG-15-150
- Торговая марка/Бренд:
- АНДИ Групп
- Тип:
- вакуумный
- Использование:
- сезонное
- Тип вакуумной трубки:
- Простая вакуумная трубка
- Кол-во вакуумных трубок:
- 15 трубок
- Объём бака:
- 150 л
Полное описание
АНДИ Групп · серия «Дача-Эконом»

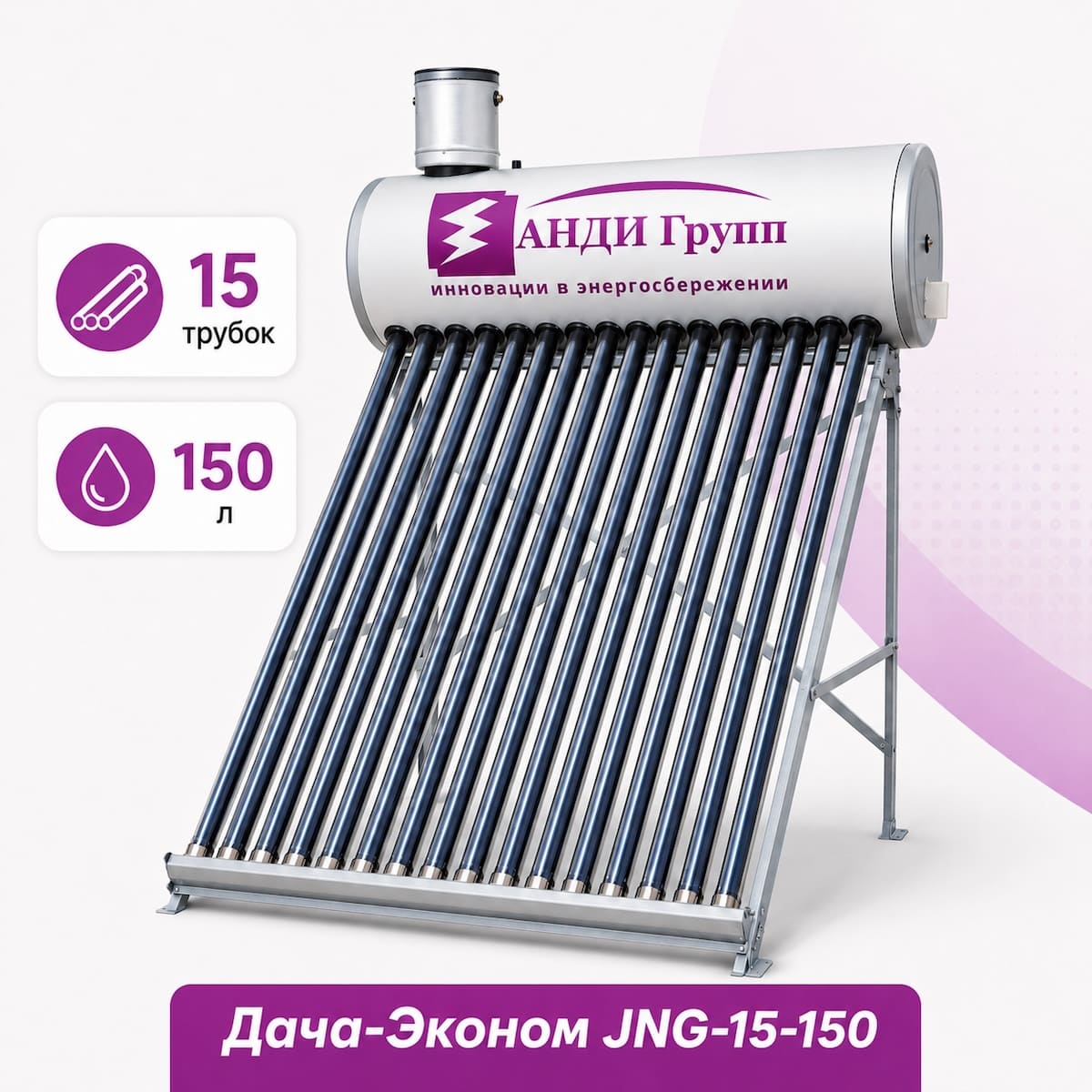

JNG-15-150 — горячая вода от солнца для дачи
Солнечный водонагреватель с баком 150 л, 15 вакуумными трубками и контроллером TK-8A для сезонного горячего водоснабжения.
Используйте солнечное тепло для душа, мытья посуды и других бытовых задач. Вода нагревается в вакуумных трубках и накапливается в теплоизолированном баке. Для солнечного нагрева электричество не требуется.
Горячая вода поступает самотёком. Бак устанавливают выше душа или крана. Чем больше разница по высоте между уровнем воды в баке и точкой водоразбора, тем сильнее напор. Длинные и узкие трубы, повороты и сужения создают сопротивление и могут ослаблять поток воды.
Бак работает при атмосферном давлении и не рассчитан на давление водопровода. Воздух свободно входит и выходит через вентиляционное отверстие — его нельзя перекрывать. Подключение выполняют по инструкции JNG.
Для тёплого сезона. До первых заморозков необходимо полностью слить воду из всей системы, включая бак, вакуумные трубки и наружные трубопроводы.
Для каких задач подходит бак 150 л
- Дача и летний дом: горячая вода для бытовых нужд в тёплый сезон.
- Летний душ: при расположении бака выше точки водоразбора и подходящей схеме подключения.
- Баня и хозяйственная постройка: сезонная подготовка горячей воды для мытья и уборки.
Подойдёт ли объём 150 л для вашей семьи, зависит от расхода воды, желаемой температуры и солнечной погоды. При подборе учитывают регион, количество пользователей и то, как часто нужен душ или горячая вода на кухне.
Основные преимущества модели
150 л
Накопительный бак
Теплоизолированный резервуар для воды. Солнечный нагрев и расход воды могут происходить в разное время.
15 трубок
Прямой солнечный нагрев
Вода циркулирует между трубками и баком естественным образом. Для этой циркуляции насос не требуется.
TK-8A
Удобное управление
При подключении к сети 220 В контроллер показывает температуру и уровень воды, управляет заполнением бака.
Ø58 × 1 800 мм
Заменяемые трубки
Повреждённую трубку можно заменить отдельно. Запасные трубки и уплотнения подбирают по совместимости с моделью.
Как работает солнечный водонагреватель
- Солнце нагревает водуВакуумные трубки поглощают солнечное излучение и передают тепло воде внутри.
- Вода циркулируетНагретая вода поднимается в бак, более холодная опускается в трубки.
- Бак накапливает водуТеплоизоляция уменьшает потери тепла во время хранения.
- Вода поступает к потребителюСамотёком из бака к душу или другой точке водоразбора.
Этот процесс называется термосифонной циркуляцией. Температура и скорость нагрева зависят от солнечного излучения, исходной температуры воды и её расхода.
Посмотреть схему подключения с контроллером
Технические характеристики JNG-15-150
| Модель | JNG-15-150 |
|---|---|
| Тип системы | Безнапорный солнечный водонагреватель |
| Эксплуатация | Сезонная, при положительной температуре воздуха |
| Объём бака | 150 л |
| Количество трубок | 15 шт. |
| Размер вакуумной трубки | Ø58 × 1 800 мм |
| Площадь поглощения | 1,98 м² |
| Габариты установки L × W × H | 1 640 × 1 240 × 1 670 мм |
| Установочные размеры A × C | 1 110 × 1 420 мм |
| Внутренний резервуар | Нержавеющая сталь 304 |
| Наружный корпус бака | Окрашенная сталь |
| Теплоизоляция | Вспененный полиуретан, около 50 мм |
| Несущая рама | Окрашенная оцинкованная сталь; угол 45° |
| Контроллер | TK-8A; питание 220 В переменного тока |
Размеры указаны для собранной установки по схеме на странице 12 руководства JNG. Для подготовки основания используйте монтажный чертёж; предусмотрите место для обслуживания и дополнительного оборудования.
Конструкция и обслуживание
Водонагреватель состоит из теплоизолированного бака, вакуумных стеклянных трубок и металлической опорной рамы. Внутренний резервуар выполнен из нержавеющей стали 304, а теплоизоляция уменьшает потери тепла.
При обслуживании проверяют состояние магниевого анода, уплотнений, креплений и вакуумных трубок. Повреждённую трубку можно заменить отдельно. При обнаружении трещин, сколов или потери вакуума трубку необходимо заменить.
Запасные трубки со скидкой 25 %
При покупке солнечного коллектора можно приобрести запасные вакуумные трубки для безнапорных систем со скидкой 25 % и включить их в поставку вместе с оборудованием. Нужное количество и совместимость с JNG-15-150 согласуйте при оформлении заказа.
Что входит в комплект
Стандартная комплектация
- Бак для воды 150 л — 1 шт.
- Вспомогательный бак 5 л — 1 шт.
- Вакуумные трубки — 15 шт.
- Опорная рама — 1 комплект.
- Магниевый анод — 1 шт.
- Контроллер TK-8A — 1 шт.
- Датчик температуры и уровня воды — 1 шт.
- Электромагнитный клапан — 1 шт.
- Инструкция по монтажу и эксплуатации.
Поставка в картонных коробках.
Дополнительное оборудование
Электрический нагреватель — ТЭН. Когда солнечного тепла недостаточно, воду можно догревать совместимым электрическим нагревателем — ТЭНом. Он приобретается отдельно и требует электропитания. Контроллер TK-8A может управлять догревом по времени и температуре.
Исполнение, мощность ТЭНа и его подключение к контроллеру согласуйте при заказе.
Запасные вакуумные трубки. Совместимые трубки для замены повреждённых элементов можно заказать вместе с коллектором.
Трубопроводы, смесители и монтажную арматуру подбирают под условия установки и согласуют отдельно.
Монтаж и условия эксплуатации
- Выберите освещённое место без постоянного затенения. Для объектов в России ориентир — южная сторона.
- Проверьте несущую способность основания с учётом заполненного бака и трубок. Надёжно закрепите раму с учётом ветровых нагрузок.
- Согласуйте высоту установки и схему водоснабжения. Не передавайте давление водопровода в основной бак; вентиляционное отверстие должно оставаться открытым.
- Сборку, работы на высоте и электрическое подключение поручите квалифицированным специалистам. Контроллер размещают в защищённом от воды месте.
- Первое заполнение проводят на непрогретых трубках. Нельзя заливать холодную воду в пустой коллектор, раскалённый солнцем.
- Перед использованием проверьте температуру воды и отрегулируйте её смесителем: возможен сильный нагрев.
Подробный порядок сборки, заполнения и настройки оборудования приведён в руководствах JNG и TK-8A.
Подготовка к зиме
До первых заморозков отключите электрооборудование, перекройте подачу воды и полностью осушите систему: основной и вспомогательный баки, вакуумные трубки, арматуру и наружные трубопроводы.
Слива только из бака недостаточно. В трубках и низких участках трубопроводов может остаться вода. Способ полного осушения выбирают по конструкции и руководству. Наличие контроллера, ТЭНа или обогрева трубопровода не отменяет сезонные ограничения системы.
JNG-15-150 или модель с баком побольше?
Сравните объём бака, количество трубок и размеры установки. Выбирайте модель с учётом расхода воды и доступного места для монтажа.
Если таблица не помещается на экране, прокрутите её вправо.
| Модель | Бак | Трубки | L × W × H, мм |
|---|---|---|---|
| JNG-15-150 Эта модель | 150 л | 15 шт. | 1 640 × 1 240 × 1 670 |
| JNG-18-180 | 180 л | 18 шт. | 1 640 × 1 465 × 1 670 |
| JNG-20-200 | 200 л | 20 шт. | 1 640 × 1 615 × 1 670 |
Вопросы перед покупкой
Что означает «солнечный коллектор без давления»?
Бак работает при атмосферном давлении: через открытое вентиляционное отверстие в него поступает и из него выходит воздух. Горячая вода течёт к душу или крану самотёком. Основной бак нельзя подключать так, чтобы он находился под давлением водопровода; используйте схему JNG.
Хватит ли бака 150 л для моей семьи?
Это зависит от расхода воды, желаемой температуры и погоды. Для подбора сообщите регион, количество пользователей и режим использования душа и других точек водоразбора. Объём бака 150 л обозначает запас воды, а не гарантированную суточную выработку горячей воды.
Можно ли подключить летний душ?
Да. Бак должен находиться выше душевой лейки. Напор зависит от разницы высот, длины и диаметра труб, количества поворотов и сужений. Смеситель и схему подключения подбирают для самотёчной подачи.
Что происходит в пасмурную погоду?
При недостатке солнца вода нагревается медленнее и может не достичь желаемой температуры. Для дополнительного догрева можно установить совместимый ТЭН. Он приобретается отдельно и работает от электричества.
Можно ли пользоваться системой без электричества?
Солнечный нагрев и естественная циркуляция воды не требуют электропитания. Для работы TK-8A нужна сеть 220 В. Если электричества нет, заполнение бака организуют без участия контроллера — по подходящей схеме из руководства JNG. Уточните её при заказе.
Входит ли ТЭН в комплект?
ТЭН приобретается отдельно. Его исполнение, мощность и подключение к TK-8A нужно согласовать при заказе. Контроллер входит в стандартный комплект, но сам воду не нагревает.
Входит ли вспомогательный бак, показанный на фото?
Да. Вспомогательный бак объёмом 5 л входит в стандартную комплектацию JNG-15-150 — 1 шт.
Можно ли заменить одну вакуумную трубку?
Да, конструкция допускает замену отдельной повреждённой трубки. Подбирать замену нужно по совместимости с системой. Условия продажи и упаковки запасных трубок уточняйте отдельно.
Можно ли оставить воду в системе на зиму?
Нет. До заморозков систему необходимо полностью осушить. Нужно проверить бак, вакуумные трубки, арматуру и наружные трубопроводы; остаточная вода при замерзании может повредить оборудование.
Где получить инструкции по установке и настройке?
Запросите руководство JNG и инструкцию TK-8A по ссылкам в блоке ниже. При обращении укажите модель JNG-15-150 с контроллером TK-8A, чтобы получить нужные документы.
Документы, гарантия и поставка
Руководство JNG
Сборка, габариты, схемы подключения и условия эксплуатации безнапорного водонагревателя.
Инструкция TK-8A
Функции контроллера, настройка заполнения, индикация и подключение оборудования.
Гарантия. Срок и условия гарантии на водонагреватель и комплектующие уточните у менеджера до оформления заказа.
Поставка. Оборудование поставляется в разобранном виде, в картонных коробках. Размеры и массу упаковки, стоимость и срок доставки уточните при заказе.
Подойдёт ли JNG-15-150 для вашей дачи?
Сообщите регион, расход воды, точки водоразбора и предполагаемое место установки. Уточним подходящую модель, комплектацию и требования к подключению.
В обращении укажите: «JNG-15-150 с контроллером TK-8A».
